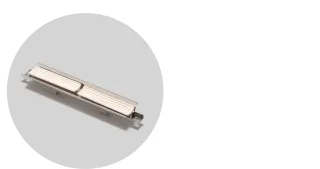

Irradiatori infrarossi

I raggi infrarossi fanno parte della gamma di onde elettromagnetiche comprese nella lunghezza d’onda da 0,79 a 350 Micron.

In questa fascia di onde si ottengono gli effetti termici dovuti alla trasformazione in calore delle onde a contatto del materiale.

Esaminando le curve spettrali di assorbimento di

alcuni materiali, ne deriva che i valori massimi di

assorbimento si ricavano con lunghezze d’onda

comprese tra 2 e 10 Micron.

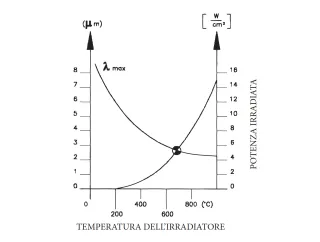

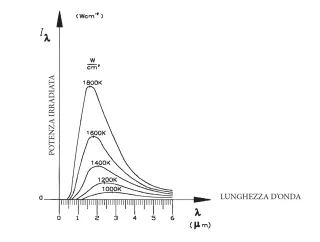

Se si considera l’andamento della potenza irradiata in funzione della lunghezza d’onda, si avrà un aumento della potenza irradiata in relazione ad un corrispondente aumento della temperatura dell’irradiatore. Per ogni temperatura esiste un massimo di energia irradiata in corrispondenza di un preciso valore di lunghezza d’onda, detto “di picco” o λ max.

Il miglior risultato di assorbimento del corpo da riscaldare si ottiene in presenza di basse temperature dell’irradiatore assieme a lunghezze d’onda con valori vicino a 10 Micron.

Poichè praticamente un buon assorbimento con

bassa temperatura dell’irradiatore comporterebbe dei tempi lunghi di riscaldamento, si individua un buon risultato nel riscaldamento, equivalente a: 600-800 °C di temperatura superficiale con circa 3 Micron di lunghezza d’onda.

La curva di distribuzione dell’irraggiamento dipende principalmente dalla forma dell’irradiatore e dalla presenza del lamierino riflettente.

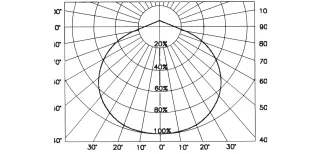

Nella figura è riportata la diffusione delle radiazioni.

Considerando pari al 100% il valore di radiazione

misurato sulla verticale dell’irradiatore a 1 metro di distanza, si possono ricavare i valori in percentuale di irradiazione che si hanno spostandosi di un certo angolo rispetto alla verticale.

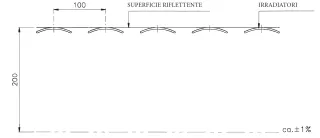

La figura suggerisce la giusta distanza fra gli irradiatori per ottenere la massima uniformità di temperatura (1% circa) sul materiale da riscaldare.
