Sistemi di fissaggio e accessori

Sono disponibili sistemi di fissaggio e ancoraggio delle scatole alla struttura della vasca.
Sono inoltre disponibili accessori come manicotti, supporti, guarnizioni e chiavi per una corretta installazione.

Sistemi di fissaggio e accessori

Sono disponibili sistemi di fissaggio e ancoraggio delle scatole alla struttura della vasca.
Sono inoltre disponibili accessori come manicotti, supporti, guarnizioni e chiavi per una corretta installazione.

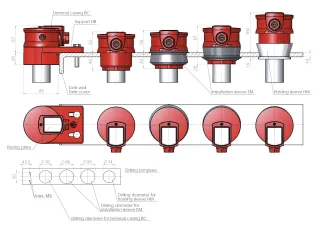

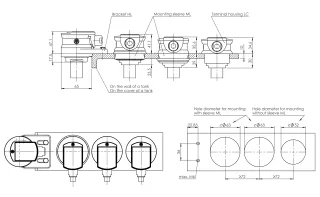

SISTEMI DI FISSAGGIO PER SCATOLE MOD. BC
cad 16

grafico 5
ACCESSORI PER PRODOTTI CON GRANDE SCATOLA MORSETTI BC E BC/L

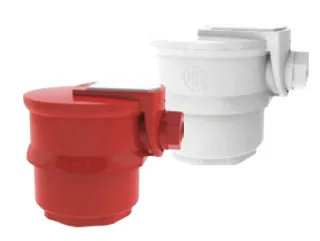

cad 15
180.X.000010 - Scatola morsetti BC materiale: PP
180.X.000020 Scatola morsetti BC/L materiale: PVDF

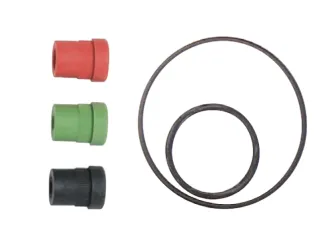

cad 14

180.X.000030 - Set di guarnizioni per scatole BC e BC/L

O-ring, inserti di tenuta

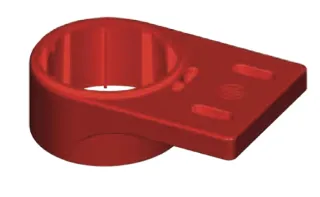

cad 13
180.X.000060 - Supporto HB mater. PP 180.X.000070 - Supporto HB/L mater. PVDF
Si fissa al bordo del recipiente

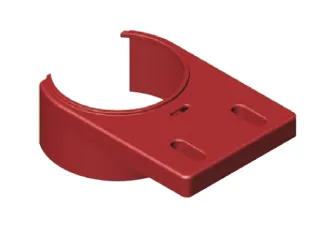

cad 12

180.X.000080 - Supporto HWB mater.PP 180.X.000090 - Supp. HWB/L mater. PVDF Per il fissaggio di sonde lunghe e riscaldatori angolari.

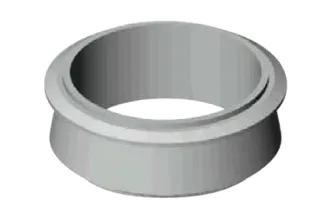

cad 11
180.X.000040 - Manicotto EM
Per montaggio con minimo ingombro in supporti o barre di supporto trasversali. Diametro del foro 87 mm - 90 mm. Materiale: EPDM
cad 10

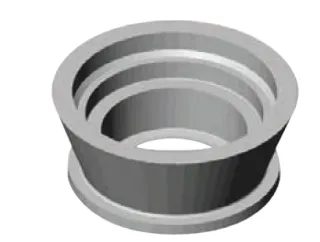

180.X.000050 - Manicotto HM

Per fissaggio su barre di supporto trasversali con temp. elevate del liquido (> 60°C) o forte vaporizzazione nella parte inferiore della scatola. Diametro del foro 70 mm - 76 mm. Materiale: EPDM

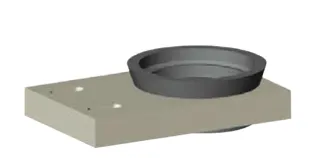

cad 9
180.X.000100 - Supporto SHB
con manicotto HM per il fissaggio di riscaldatori con lunghezza del tubo a immersione > 800 mm.
Materiale supporto: PP
Materiale manicotto: EPDM

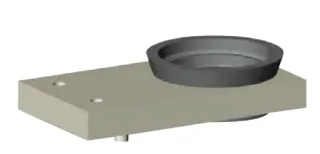

cad 8

180.X.000110 - Supporto THB

con manicotto HM per il fissaggio di riscaldatori con Sistema Anti Incendio. Materiale supporto: PP

Materiale manicotto: EPDM

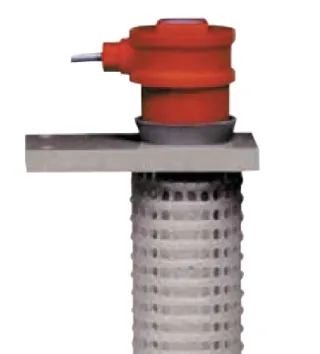

cad 7
180.X.000120 - Tubo di protezione SRF con supporto saldato e manicotto inserito protegge tubi a immersione fragili (porcellana, vetro, PTFE) da danni meccanici e permette un fissaggio sicuro al bordo del recipiente anche di tubi a immersione molto lunghi, fino a 2000 mm. Mater. tubo di protezione e supporto: PP Materiale manicotto: EPDM

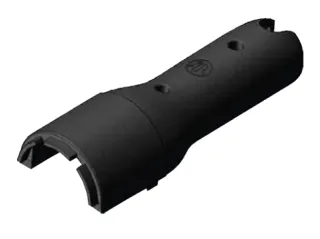

cad 6

180.X.000130 - Chiave SB

Si usa per aprire e chiudere il coperchio della scatola BC, ma anche per smontare l‘anello filettato e il collegamento a vite del cavo. Materiale: Grivory GVN

ACCESSORI PER PRODOTTI CON PICCOLA SCATOLA MORSETTI LC E LC/L

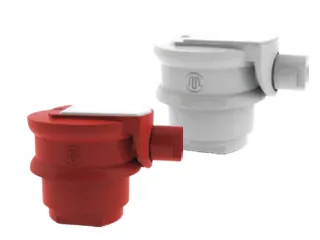

cad 5
180.X.000200 - Scatola morsetti LC   materiale: PP
180.X.000210 - Scatola morsetti LC/L materiale: PVDF

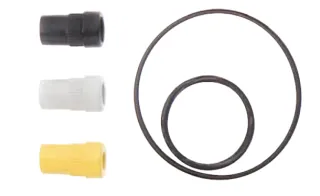

cad 4

180.X.000220 - Set di guarnizioni per scatole LC e LC/L

O-ring, inserti di tenuta

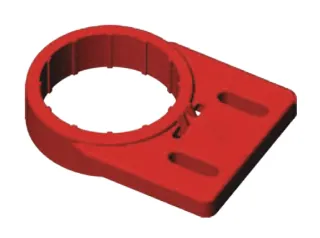

cad 3
180.X.000240 - Supporto HL mater.PP 180.X.000250 - Supp. HH/L mater. PVDF Si fissa al bordo del recipiente.

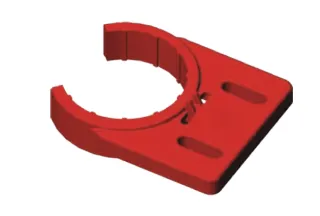

cad 2

180.X.000260 - Supporto HWL mater.PP 180.X.000270 - Supp. HWL/L mater. PVDF Per il fissaggio di sonde lunghe.

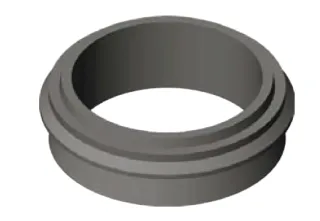

cad 1
180.X.000230 - Manicotto ML
Si monta con il minimo ingombro nei coperchi o nelle barre di supporto trasversali dei recipienti diametro del foro: 63 mm. Materiale: EPDM

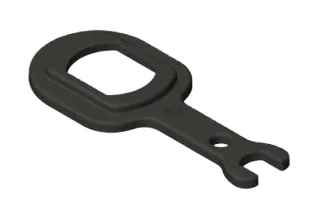

180.X.000280 - Chiave SL

Si usa per aprire e chiudere il coperchio della scatola LC, ma anche per il collegamento a vite del cavo. Materiale: Grivory GVN

CONSIGLIO PER L‘IMPIEGO
Per tutti i prodotti con scatola fissata al bordo del recipiente si deve avere cura di evitare un‘immersione della scatola nel liquido di processo o una forte vaporizzazione. La vaporizzazione diretta sul lato inferiore della scatola deve essere impedita con idonee misure di montaggio (per es.: manicotto HM, flangia).

ASSISTENZA

Ogni liquido di processo ha le proprie esigenze specifiche per quanto riguarda i materiali con cui sono fatti i nostri prodotti. Perciò abbiamo stilato un elenco in cui è riportata la resistenza dei materiali frequentemente utilizzati nei liquidi di processo maggiormente in uso.Per programmare in modo efficiente il riscaldamento del Vostro recipiente o del Vostro impianto Vi offriamo il nostro calcolo computerizzato del fabbisogno di calore. Sfruttate questo servizio per programmare in modo ottimale l’utilizzo dell’apparecchio.
